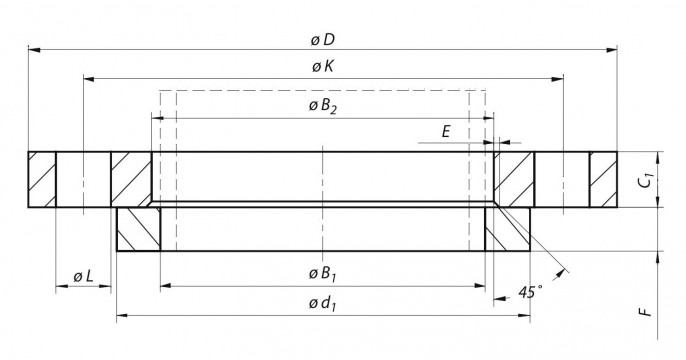

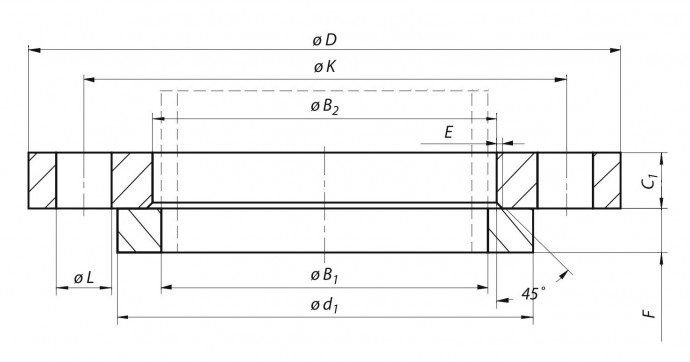

TYP 02+32 | Kołnierze luźne z pierścieniami płaskimi

PN 2,5 | PN 6 | PN 10 | PN 16 | PN 25 | PN 40

Oznaczenie kołnierza płaskiego luźnego (typu 02) z powierzchnią uszczelniającą typu A, o wielkości nominalnej DN 400, wykonanego z materiału P245GH:

Kołnierz EN 1092-1/02/A/DN 400/PN 2,5/P245GH

Oznaczenie pierścienia płaskiego do przyspawania (typu 32) o wielkości nominalnej DN 400, wykonanego z materiału P245GH:

Pierścień EN 1092-1/32/DN 400/PN 2,5/P245GH

DN	Wymiary kołnierza					Śruby			Pierścień			Masa (7,85 kg/dm3)
DN	D	B	C	K	E	Ilość	Wielkość	L	d	B	F	Kołnierz kg	Pierścień kg
10 do 600	Zobacz wymiary PN 6

Oznaczenie kołnierza płaskiego luźnego (typu 02) z powierzchnią uszczelniającą typu A, o wielkości nominalnej DN 400, wykonanego z materiału P245GH:

Kołnierz EN 1092-1/02/A/DN 400/PN 6/P245GH

Oznaczenie pierścienia płaskiego do przyspawania (typu 32) o wielkości nominalnej DN 400, wykonanego z materiału P245GH:

Pierścień EN 1092-1/32/DN 400/PN 6/P245GH

PN 6

DN	Wymiary kołnierza					Śruby			Pierścień			Masa (7,85 kg/dm3)
DN	D	B2	C1	K	E	Ilość	Wielkość	L	d1	B1	F	Kołnierz kg	Pierścień kg
10	75	21	12	50	3	4	M10	11	35	18	10	0,345	0,056
15	80	25	12	55	3	4	M10	11	40	22	10	0,388	0,069
20	90	31	14	65	4	4	M10	11	50	27,5	10	0,568	0,108
25	100	38	14	75	4	4	M10	11	60	34,5	10	0,688	0,149
32	120	46	16	90	5	4	M12	14	70	43,5	10	1,12	0,185
40	130	53	16	100	5	4	M12	14	80	49,5	10	1,29	0,244
50	140	65	16	110	5	4	M12	14	90	61,5	12	1,42	0,319
65	160	81	16	130	6	4	M12	14	110	77,5	12	1,76	0,451
80	190	94	18	150	6	4	M16	18	128	90,5	12	2,84	0,606
100	210	120	18	170	6	4	M16	18	148	116,0	14	3,10	0,729
125	240	145	20	200	6	8	M16	18	178	141,5	14	4,12	1,00
150	265	174	20	225	6	8	M16	18	202	170,5	14	4,53	1,01
200	320	226	22	280	6	8	M16	18	258	221,5	16	6,51	1,73
250	375	281	24	335	8	12	M16	18	312	276,5	18	8,32	2,32
300	440	333	24	395	8	12	M20	22	365	327,5	18	11,1	2,88
350	490	365	26	445	8	12	M20	22	415	359,5	18	15,9	4,77
400	540	416	28	495	8	16	M20	22	465	411,0	20	18,8	5,83
450	595	467	30	550	8	16	M20	22	520	462,0	20	23,3	7,02
500	645	519	30	600	8	20	M20	22	570	513,5	22	24,9	8,30
600	755	622	32	705	8	20	M24	26	670	616,5	22	33,0	9,34
