TYP A | Dennice

TYP A | Dennice

Opis

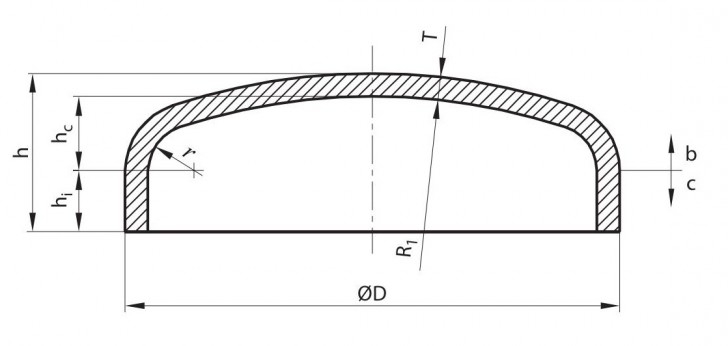

Objaśnienia
R1 w przyblliżeniu równy 0,8 D
r    w przybliżeniu równy 0,15 D



KSZTAŁTKI EN 10253-2 | TYP A | DNA KOSZYKOWE | strona 1

Dennice / DN 15-DN 700 / Szeregi 1-4



DN D Wymiary w mm Grubości ścianek T, T1 wg szeregów, współczynnik ciśnienia X w %, przybliżona masa w kg
h 1 2 3 4
T X % kg T X % kg T X % kg T X % kg
15 21,3 25 - - - 2,0 - 0,06 2,6 - 0,08 3,2 - 0,10
20 26,9 25 - - - 2,3 - 0,08 2,6 - 0,09 3,2 - 0,11
25 33,7 25 - - - 2,6 - 0,19 3,2 - 0,24 4,0 - 0,29
32 42,4 38 - - - 2,6 - 0,10 3,6 - 0,14 4,0 - -
40 48,3 38 - - - 2,6 100 0,12 3,6 - 0,17 4,0 - 0,18
- 57,0 - - - - 2,9 - 0,16 - - - - - -
50 60,3 38 - - - 2,9 100 0,17 3,6 - 0,26 4,0 - 0,30
65 76,1 38 - - - 2,9 100 0,23 3,6 100 - 5,6 - 0,56
80 88,9 51 - - - 3,2 100 0,38 4,0 100 0,50 5,6 - 0,67
- 101,6 64 - - - 3,6 - 0,60 4,0 - - 5,6 - 0,94
- 108,0 - - - - 3,6 - 0,65 - - - - - -
100 114,3 64 - - - 3,6 100 0,70 4,5 100 0,92 6,3 100 1,23
- 133,0 - - - - 4,0 - 1,07 - - - - - -
125 139,7 76 - - - 4,0 100 1,14 5,0 100 1,56 6,3 100 1,80
- 159,0 - - - - 4,5 - 1,70 - - - - - -
150 168,3 89 4,0 100 1,63 4,5 100 1,68 5,6 100 - 7,1 100 2,89
200 219,1 102 4,5 100 2,9 6,3 100 4,0 7,1 100 4,50 8,0 100 5,10
250 273,0 127 5,0 100 5,0 6,3 100 6,3 8,8 100 8,8 10,0 100 10,0
300 323,9 152 5,6 100 7,8 7,1 100 9,9 8,8 100 12,0 10,0 100 14,0
350 355,6 165 5,6 100 9 8,0 100 14 10,0 100 16,7 12,5 100 21
400 406,4 178 6,3 100 13,5 8,8 100 18,6 10,0 100 21 12,5 100 26
450 457,0 203 6,3 100 17 10,0 100 27 11,0 100 29 12,5 100 34
500 508,0 229 6,3 100 21 10,0 100 32 11,0 100 37 12,5 100 42
- 559,0 254 6,3 - 35 10,0 - 39 - - - 12,5 - 50
600 610,0 267 6,3 98 30 10,0 100 47 12,5 100 60 17,5 100 83
- 660,0 267 - - - 10,0 - 50 12,5 - 66 17,5 - -
700 711,0 267 / 290 7,1 97 42 10,0 100 56 12,5 100 74 25,0 100 138

a  Szczegóły obliczeniowe współczynnika X - patrz Załączniki A, B w EN 10253-2.



KSZTAŁTKI EN 10253-2 | TYP A | DNA KOSZYKOWE | strona 2

Dennice / DN 750-DN 1200 / Szeregi 1-4



DN D Wymiary w mm Grubości ścianek T, T1 wg szeregów, współczynnik ciśnienia X w %, przybliżona masa w kg
1 2 3 4
h T X % kg T X % kg T X % kg T X % kg
750 762,0 267 dla T ≤ 20 - - - 10,0 - 62 12,5 - 82 25,0 - -
310
800 813,0 267 dla T ≤ 17,5 8,0 97 58 10,0 100 68 12,5 100 90 25,0 100 190
330
850 864,0 267 dla T ≤ 14 - - - 10,0 - 73 12,5 - 96 25,0 - -
350
900 914,0 267 dla T ≤ 10 10,0 99 86 12,5 100 127 20,0 100 212 25,0 100 -
370
1000 1016,0 305 dla T ≤ 14,2 10,0 97 106 12,5 100 135 20,0 100 310 25,0 336 -
420
1050 1067,0 305 dla T ≤ 13 10,0 - 104 12,5 - 136 20,0 - - 25,0 - -
405
1100 1118,0 343 dla T ≤ 12 10,0 - 120 12,5 - 168 20,0 - - 25,0 - -
390
1150 1168,0 343 dla T ≤ 11 10,0 - 136 12,5 - 186 20,0 - - 25,0 - -
375
1200 1219,0 343 dla T ≤ 10 10,0 94 159 12,5 98 215 20,0 100 - 25,0 100 -
360

a  Szczegóły obliczeniowe współczynnika X - patrz Załączniki A, B w EN 10253-2.



KSZTAŁTKI EN 10253-2 | TYP A | DNA KOSZYKOWE | strona 3

Dennice / DN 15-DN 600 / Szeregi 5-8



DN D Wymiary w mm Grubości ścianek T, T1 wg szeregów, współczynnik ciśnienia X w %, przybliżona masa w kg
5 6 7 8
h T X % kg T X % kg T X % kg T X % kg
15 21,3 25 4,0 - 0,13 - - - 5,0 - 0,18 7,1 - 0,22
20 26,9 25 4,0 - 0,14 4,5 - 0,16 5,6 - 0,20 8,0 - 0,30
25 33,7 25 4,5 - 0,33 5,6 - 0,40 6,3 - 0,46 8,8 - 0,65
32 42,4 38 5,0 - 0,16 6,3 - 0,20 8,0 - 0,30 10,0 - 0,40
40 48,3 38 5,0 - 0,23 6,3 - 0,28 8,0 - 0,35 10,0 - 0,46
50 60,3 38 5,6 - 0,33 7,1 - 0,45 8,8 - 0,59 11,0 - 0,74
65 76,1 38 7,1 - 0,71 8,0 - 0,80 10,0 - 1,10 14,2 - 1,40
80 88,9 51 8,0 - 0,96 8,8 - - 11,0 - 1,58 16,0 - 2,30
- 101,6 64 8,0 - 1,35 - - - - - - - - -
100 114,3 64 8,8 - 1,72 11,0 - 2,45 14,2 - 3,00 17,5 - 3,90
125 139,7 76 10,0 - 2,86 12,5 - 4,02 16,0 - 5,15 20,0 - -
150 168,3 89 11,0 - 4,48 14,2 - 6,40 17,5 - 7,88 22,2 - 10,0
200 219,1 102 12,5 100 8,00 16,0 - 11,50 17,5 - 12,90 22,2 - 16,4
250 273,0 127 12,5 100 12,5 16,0 - 17,0 22,2 - 24,3 30,0 - 35
300 323,9 152 12,5 100 18 17,5 100 27 25,0 - 39 32,0 - 50
350 355,6 165 16,0 100 26 20,0 100 36 28,0 - 52 36,0 - 67
400 406,4 178 17,5 100 38 22,2 100 49 30,0 - 69 40,0 - 92
450 457,0 203 17,5 100 46 22,2 100 60 32,0 - 93 45,0 - 131
500 508,0 229 17,5 100 60 25,0 100 84 36,0 - 129 50,0 - 179
550 559,0 254 20,0 - 80 28,0 - 125 - - - - - -
600 610,0 267 25,0 100 120 30,0 100 143,0 45,0 - 233 60,0 - 310

a  Szczegóły obliczeniowe współczynnika X - patrz Załączniki A, B w EN 10253-2.

Do pobrania

PDF icon ksz_ena_dk.pdf
