TYP 13 | Kołnierze tulejowe gwintowane

TYP 13 | Kołnierze tulejowe gwintowane
PN 6 | PN 10 | PN 16 | PN 25 | PN 40 | PN 63 | PN 100

Opis

Typ 13/PN 6

Kołnierz tulejowy gwintowany

Oznaczenie kołnierza tulejowego gwintowego (typu 13) z powierzchnią uszczelniającą typu B1, o wielkości nominalnej DN 65, wykonanego z materiału P245GH:

Kołnierz EN 1092-1/13/B1/DN 65/PN 6/Rc/P245GH

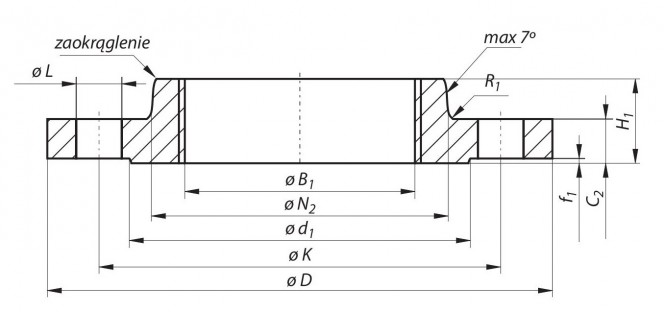

DN Wymiary kołnierza Tuleja Przylga Śruby Masa (7,85 kg/dm³) kg
Rura D C2 K H1 N2 R1 d1 f1 Ilość Wielkość L
10 ⅜" 75 12 50 20 25 4 35 2 4 M10 11 0,326
15 ½" 80 12 55 20 30 4 40 2 4 M10 11 0,373
20 ¾" 90 14 65 24 40 4 50 2 4 M10 11 0,584
25 1" 100 14 75 24 50 4 60 2 4 M10 11 0,729
32 1 ¼" 120 14 90 26 60 6 70 2 4 M12 14 1,04
40 1 ½" 130 14 100 26 70 6 80 3 4 M12 14 1,20
50 2" 140 14 110 28 80 6 90 3 4 M12 14 1,34
65 2 ½" 160 14 130 32 100 6 110 3 4 M12 14 1,83
80 3" 190 16 150 34 110 8 128 3 4 M16 18 2,75
100 4" 210 16 170 40 130 8 148 3 4 M16 18 3,01
125 5" 240 18 200 44 160 8 178 3 8 M16 18 4,30
150 6" 265 18 225 44 185 10 202 3 8 M16 18 4,63
200 8" 320 20 280 44 240 10 258 3 8 M16 18 6,97
250 10" 375 22 335 44 295 12 312 3 12 M16 18 9,13
300 12" 440 22 395 44 355 12 365 4 12 M20 22 12,4



Typ 13/PN 10

Kołnierz tulejowy gwintowany

Oznaczenie kołnierza tulejowego gwintowego (typu 13) z powierzchnią uszczelniającą typu B1, o wielkości nominalnej DN 200, wykonanego z materiału P245GH:

Kołnierz EN 1092-1/13/B1/DN 200/PN 10/Rc/P245GH

DN Wymiary kołnierza Tuleja Przylga Śruby Masa (7,85 kg/dm³) kg
Rura D C2 K H1 N2 R1 d1 f1 Ilość Wielkość L
10
do 40		 Zobacz wymiary PN 40
50
do 150		 Zobacz wymiary PN 16
200 8" 340 24 295 44 246 10 268 3 8 M20 22 10,1
250 10" 395 26 350 46 298 12 320 3 12 M20 22 12,8
300 12" 445 26 400 46 350 12 370 4 12 M20 22 14,5
350 14" 505 26 460 53 400 12 430 4 16 M20 22 22,7
400 16" 565 26 515 57 456 12 482 4 16 M24 26 28,0
450 18" 615 28 565 63 502 12 532 4 20 M24 26 32,3
500 20" 670 28 620 67 559 12 585 4 20 M24 26 38,7
600 24" 780 30 725 75 658 12 685 5 20 M27 30 48,9



Typ 13/PN 16

Kołnierz tulejowy gwintowany

Oznaczenie kołnierza tulejowego gwintowego (typu 13) z powierzchnią uszczelniającą typu B1, o wielkości nominalnej DN 65, wykonanego z materiału P245GH:

Kołnierz EN 1092-1/13/B1/DN 65/PN 16/Rc/P245GH

DN Wymiary kołnierza Tuleja Przylga Śruby Masa (7,85 kg/dm³) kg
Rura D C2 K H1 N2 R1 d1 f1 Ilość Wielkość L
10
do 40		 Zobacz wymiary PN 40
50 2" 165 18 125 28 84 6 102 3 4 M16 18 2,39
65 2 ½" 185 18 145 32 104 6 122 3 8** M16 18 2,97
80 3" 200 20 160 34 118 6 138 3 8 M16 18 3,78
100 4" 220 20 180 40 140 8 158 3 8 M16 18 4,38
125 5" 250 22 210 44 168 8 188 3 8 M16 18 6,07
150 6" 285 22 240 44 195 10 212 3 8 M20 22 7,24
200 8" 340 24 295 44 246 10 268 3 12 M20 22 9,80
250 10" 405 26 355 46 298 12 320 3 12 M24 26 13,60
300 12" 460 28 410 46 350 12 378 4 12 M24 26 17,20
350 14 520 30 470 57 400 12 438 4 16 M24 26 27,90
400 16 580 32 525 63 456 12 490 4 16 M27 30 35,70
450 18 640 34 585 68 502 12 550 4 20 M27 30 45,00
500 20 715 36 650 73 559 12 610 4 20 M30 33 60,40
600 24 840 40 770 83 658 12 725 5 20 M33 36 94,00
700 28 910 40 840 83 760 12 795 5 24 M33 36 *
800 32 1025 41 950 90 864 12 900 5 24 M36 39 *
900 36 1125 48 1050 94 968 12 1000 5 28 M36 39 *
1000 40 1255 59 1170 100 1072 16 1115 5 28 M39 42 *



* podawana przez zamawiającego
** według EN 1092-2 i EN 1092-3 kołnierze o tym DN i PN mogą być dostarczane z 4 otworami.
Gdy wymagane są kołnierze stalowe z 4 otworami, to mogą być one dostarczone po uzgodnieniu między producentem kołnierzy a zamawiającym.



Typ 13/PN 25

Kołnierz tulejowy gwintowany

Oznaczenie kołnierza tulejowego gwintowego (typu 13) z powierzchnią uszczelniającą typu B1, o wielkości nominalnej DN 200, wykonanego z materiału P245GH:

Kołnierz EN 1092-1/13/B1/DN 200/PN 25/Rc/P245GH

DN Wymiary kołnierza Tuleja Przylga Śruby Masa (7,85 kg/dm³) kg
Rura D C2 K H1 N2 R1 d1 f1 Ilość Wielkość L
10
do 150		 Zobacz wymiary PN 40
200 8" 360 30 310 52 256 10 278 3 12 M24 26 14,9
250 10" 425 32 370 60 310 12 335 3 12 M27 30 20,4
300 12" 485 34 430 67 364 12 395 4 16 M27 30 27,3
350 14" 555 38 490 72 418 12 450 4 16 M30 33 45,1
400 16" 620 40 550 78 472 12 505 4 16 M33 36 57,7
450 18" 670 46 600 84 520 12 555 4 20 M33 36 69,6
500 20" 730 48 660 90 580 12 615 4 20 M33 36 87,0
600 24" 845 48 770 100 684 12 720 5 20 M36 39 111



Typ 13/PN 40

Kołnierz tulejowy gwintowany

Oznaczenie kołnierza tulejowego gwintowego (typu 13) z powierzchnią uszczelniającą typu B1, o wielkości nominalnej DN 65, wykonanego z materiału P245GH:

Kołnierz EN 1092-1/13/B1/DN 65/PN 40/Rc/P245GH

DN Wymiary kołnierza Tuleja Przylga Śruby Masa (7,85 kg/dm³) kg
Rura D C2 K H1 N2 R1 d1 f1 Ilość Wielkość L
10 ⅜" 90 16 60 22 30 4 40 2 4 M12 14 0,646
15 ½" 95 16 65 22 35 4 45 2 4 M12 14 0,722
20 ¾" 105 18 75 26 45 4 58 2 4 M12 14 1,040
25 1" 115 18 85 28 52 4 68 2 4 M12 14 1,250
32 1 ¼" 140 18 100 30 60 6 78 2 4 M16 18 1,810
40 1 ½" 150 18 110 32 70 6 88 3 4 M16 18 2,060
50 2" 165 20 125 34 84 6 102 3 4 M16 18 2,740
65 2 ½" 185 22 145 38 104 6 122 3 8 M16 18 3,650
80 3" 200 24 160 40 118 8 138 3 8 M16 18 4,590
100 4" 235 24 190 44 145 8 162 3 8 M20 22 6,100
125 5" 270 26 220 48 170 8 188 3 8 M24 26 8,220
150 6" 300 28 250 52 200 10 218 3 8 M24 26 10,6
200 8" 375 34 320 52 260 10 285 3 12 M27 30 18,3
250 10" 450 38 385 60 312 12 345 3 12 M30 33 28,3
300 12" 515 42 450 67 380 12 410 4 16 M30 33 40,4
350 14" 580 46 510 72 424 12 465 4 16 M33 36 58,8
400 16" 660 50 585 78 478 12 535 4 16 M36 39 82,1
450 18" 685 57 610 84 522 12 560 4 20 M36 39 86,2
500 20" 755 57 670 90 576 12 615 4 20 M39 42 105
600 24" 890 72 795 100 686 12 735 5 20 M45 48 172



Typ 13/PN 63

Kołnierz tulejowy gwintowany

Oznaczenie kołnierza tulejowego gwintowego (typu 13) z powierzchnią uszczelniającą typu B2, o wielkości nominalnej DN 65, wykonanego z materiału P245GH:

Kołnierz EN 1092-1/13/B2/DN 65/PN 63/Rc/P245GH

DN Wymiary kołnierza Tuleja Przylga Śruby Masa (7,85 kg/dm³) kg
Rura D C2 K H1 N2 R1 d1 f1 Ilość Wielkość L
10
up to 40		 See dimension PN 100
50 2" 180 26 135 36 90 6 102 3 4 M20 22 4,20
65 2 ½" 205 26 160 40 112 6 122 3 8 M20 22 5,30
80 3" 215 28 170 44 125 8 138 3 8 M20 22 6,25
100 4" 250 30 200 52 152 8 162 3 8 M24 26 8,81
125 5" 295 34 240 56 185 8 188 3 8 M27 30 13,6
150 6" 345 36 280 60 215 10 218 3 8 M30 33 19,5



Typ 13/PN 100

Kołnierz tulejowy gwintowany

Oznaczenie kołnierza tulejowego gwintowego (typu 13) z powierzchnią uszczelniającą typu B2, o wielkości nominalnej DN 65, wykonanego z materiału P245GH:

Kołnierz EN 1092-1/13/B2/DN 65/PN 100/Rc/P245GH

DN Wymiary kołnierza Tuleja Przylga Śruby Masa (7,85 kg/dm³) kg
Rura D C2 K H1 N2 R1 d1 f1 Ilość Wielkość L
10 ⅜" 100 20 70 28 40 4 40 2 4 M12 14 1,07
15 ½" 105 20 75 28 43 4 45 2 4 M12 14 1,17
20 ¾" 130 22 90 30 52 4 58 2 4 M16 18 1,96
25 1" 140 24 100 32 60 4 68 2 4 M16 18 2,49
32 1 ¼" 155 24 110 32 68 6 78 2 4 M20 22 2,95
40 1 ½" 170 26 125 34 80 6 88 3 4 M20 22 3,80
50 2" 195 28 145 36 95 6 102 3 4 M24 26 5,28
65 2 ½" 220 30 170 40 118 6 122 3 8 M24 26 6,84
80 3" 230 32 180 44 130 8 138 3 8 M24 26 7,94
100 4" 265 36 210 52 158 8 162 3 8 M27 30 11,5
125 5" 315 40 250 56 188 8 188 3 8 M30 33 17,9
150 6" 355 44 290 60 225 10 218 3 12 M30 33 23,8
