TYP A | Trójniki równoprzelotowe i redukcyjne

TYP A | Trójniki równoprzelotowe i redukcyjne

Opis

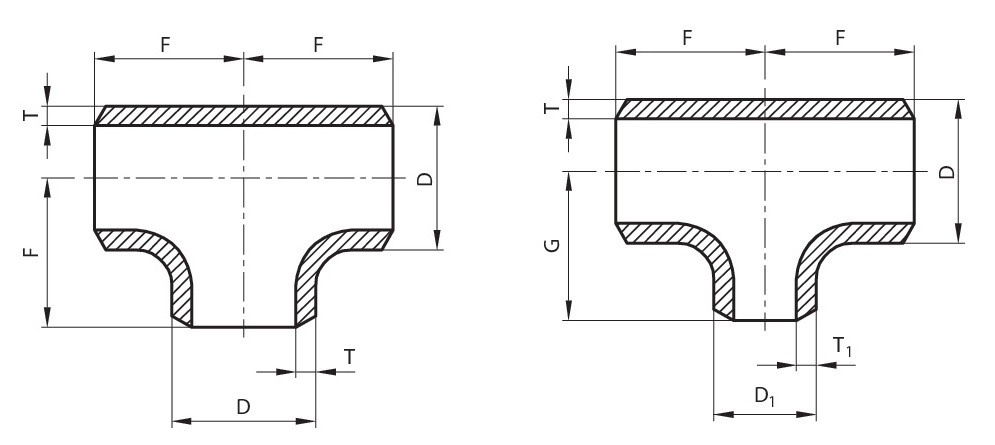

Trójniki typ A

KSZTAŁTKI EN 10253-2 | TYP A | TRÓJNIKI | strona 1

DN 15-DN 80 / Szeregi 1-4



DN D D1 Wymiary w mm Grubości ścianek T, T1 wg szeregów, współczynnik ciśnienia X w %, przybliżona masa w kg
F G 1 2 3 4
T T1 X % kg T T1 X % kg T T1 X % kg T T1 X % kg
15 21,3 21,3 25 25 - - - - 2,0 2,0 42 0,09 2,6 2,6 46 0,11 3,2 3,2 48 0,15
20 26,9 26,9 29 29 - - - - 2,3 2,3 43 0,15 2,6 2,6 44 0,17 3,2 3,2 47 0,21
21,3 - - - 2,3 2,0 44 2,6 2,6 50 3,2 3,2 53
25 33,7 33,7 38 38 - - - - 2,6 2,6 41 0,29 3,2 3,2 43 0,35 4,0 4,0 46 0,42
26,9 - - - 2,6 2,3 42 3,2 2,6 42 4,0 3,2 45
21,3 - - - 2,6 2,0 43 3,2 2,6 47 4,0 3,2 50
32 42,4 42,4 48 48 - - - - 2,6 2,6 38 0,42 3,6 3,6 42 0,57 4,0 4,0 43 0,63
33,7 - - - 2,6 2,6 42 3,6 3,2 43 4,0 4,0 48
26,9 - - - 2,6 2,3 43 3,6 2,6 43 4,0 3,2 47
21,3 - - - 2,6 2,0 44 3,6 2,6 47 4,0 3,2 51
40 48,3 48,3 57 57 - - - - 2,6 2,6 35 0,59 3,6 3,6 39 0,80 4,0 4,0 40 0,90
42,4 - - - 2,6 2,6 38 3,6 3,6 42 4,0 4,0 43
33,7 - - - 2,6 2,6 42 3,6 3,2 43 4,0 4,0 48
26,9 - - - 2,6 2,3 42 3,6 2,6 42 4,0 3,2 46
21,3 - - - 2,6 2,0 42 3,6 2,6 46 4,0 3,2 50
50 60,3 60,3 64 64 - - - - 2,9 2,9 36 0,90 3,6 3,6 39 1,10 4,0 4,0 40 1,20
48,3 60 - - - 2,9 2,6 39 3,6 3,6 45 4,0 4,0 47
42,4 57 - - - 2,9 2,6 43 3,6 3,6 49 4,0 4,0 51
33,7 51 - - - 2,9 2,6 51 3,6 3,2 54 4,0 4,0 60
26,9 44 - - - 2,9 2,3 58 3,6 2,6 59 4,0 3,2 63
65 76,1 76,1 76 76 - - - - 2,9 2,9 34 1,35 3,6 3,6 37 2,00 5,6 5,6 43 2,40
60,3 70 - - - 2,9 2,9 41 3,6 3,6 44 5,6 4,0 46
48,3 67 - - - 2,9 2,6 44 3,6 3,6 50 5,6 4,0 48
42,4 64 - - - 2,9 2,6 48 3,6 3,6 55 5,6 4,0 52
33,7 57 - - - 2,9 2,6 57 3,6 3,2 60 5,6 4,0 61
80 88,9 88,9 86 86 - - - - 3,2 3,2 34 1,95 4,0 4,0 37 2,60 5,6 5,6 41 3,70
76,1 83 - - - 3,2 2,9 36 4,0 3,6 38 5,6 5,6 46
60,3 76 - - - 3,2 2,9 42 4,0 3,6 45 5,6 4,0 45
48,3 73 - - - 3,2 2,6 46 4,0 3,6 52 5,6 4,0 51
42,4 70 - - - 3,2 2,6 50 4,0 3,6 56 5,6 4,0 55
- 108,0 108,0 100 100 - - - - 3,6 3,6 - 2,90 - - - - - - - -

a  Szczegóły obliczeniowe współczynnika X - patrz Załączniki A, B w EN 10253-2.



KSZTAŁTKI EN 10253-2 | TYP A | TRÓJNIKI | strona 2

DN 100-DN 250 / Szeregi 1-4



DN D D1 Wymiary w mm Grubości ścianek T, T1 wg szeregów, współczynnik ciśnienia X w %, przybliżona masa w kg
F G 1 2 3 4
T T1 X % kg T T1 X % kg T T1 X % kg T T1 X % kg
100 114,3 114,3 105 105 - - - - 3,6 3,6 34 3,30 4,5 4,5 36 3,90 6,3 6,3 40 5,70
88,9 98 - - - 3,6 3,2 37 4,5 4,0 40 6,3 5,6 45
76,1 95 - - - 3,6 2,9 39 4,5 3,6 42 6,3 5,6 49
60,3 89 - - - 3,6 2,9 45 4,5 3,6 49 6,3 4,0 49
48,3 86 - - - 3,6 2,6 49 4,5 3,6 55 6,3 4,0 55
- 133,0 133,0 120 120 - - - - 4,0 4,0 - 4,60 - - - - - - - -
125 139,7 139,7 124 124 - - - - 4,0 4,0 33 5,10 5,0 5,0 36 5,50 6,3 6,3 39 7,90
114,3 117 - - - 4,0 3,6 36 5,0 4,5 38 6,3 6,3 44
88,9 111 - - - 4,0 3,2 39 5,0 4,0 42 6,3 5,6 48
76,1 108 - - - 4,0 2,9 41 5,0 3,6 44 6,3 5,6 53
60,3 105 - - - 4,0 2,9 47 5,0 3,6 50 6,3 4,0 51
- 159,0 159,0 138 138 - - - - 4,5 4,5 - 7,50 - - - - - - - -
150 168,3 168,3 143 143 4,0 4,0 32 7,50 4,5 4,5 33 8,10 5,6 5,6 36 11,80 7,1 7,1 38 13,00
139,7 137 - - - - 4,5 4,0 35 5,6 5,0 38 7,1 6,3 40
114,3 130 - - - - 4,5 3,6 38 5,6 4,5 41 7,1 6,3 46
88,9 124 - - - - 4,5 3,2 42 5,6 4,0 45 7,1 5,6 51
76,1 121 - - - - 4,5 2,9 44 5,6 3,6 47 7,1 5,6 55
60,3 115 - - - - 4,5 2,9 - 5,6 3,6 - 7,1 4,0 -
200 219,1 219,1 178 178 4,5 4,5 31 13,5 6,3 6,3 34 18,0 7,1 7,1 36 20,00 8,0 8,0 37 23,50
168,3 168 4,5 4,0 34 6,3 4,5 37 7,1 5,6 37 8,0 7,1 41
139,7 162 - - - - 6,3 4,0 37 7,1 5,0 40 8,0 6,3 44
114,3 156 - - - - 6,3 3,6 40 7,1 4,5 43 8,0 6,3 50
88,9 152 - - - - 6,3 3,2 - 7,1 4,0 - 8,0 5,6 -
250 273,0 273,0 216 216 5,0 5,0 30 21,5 6,3 6,3 32 26,5 8,8 8,8 36 36,5 10,0 10,0 38 41,5
219,1 203 5,0 4,5 33 6,3 6,3 38 8,8 7,1 37 10,0 8,0 39
168,3 194 5,0 4,0 36 6,3 4,5 37 8,8 5,6 40 10,0 7,1 43
139,7 191 - - - - 6,3 4,0 40 8,8 5,0 42 10,0 6,3 46
114,3 184 - - - - 6,3 3,6 43 8,8 4,5 47 10,0 6,3 52

a  Szczegóły obliczeniowe współczynnika X - patrz Załączniki A, B w EN 10253-2.



KSZTAŁTKI EN 10253-2 | TYP A | TRÓJNIKI | strona 3

DN 300-DN 550 / Szeregi 1-4



DN D D1 Wymiary w mm Grubości ścianek T, T1 wg szeregów, współczynnik ciśnienia X w %, przybliżona masa w kg
F G 1 2 3 4
T T1 X % kg T T1 X % kg T T1 X % kg T T1 X % kg
300 323,9 323,9 254 254 5,6 5,6 29 35,0 7,1 7,1 32 42,0 8,8 8,8 34 55,0 10,0 10,0 36 59,0
273,0 241 5,6 5,0 31 7,1 6,3 33 8,8 8,8 39 10,0 10,0 41
219,1 229 5,6 4,5 34 7,1 6,3 39 8,8 7,1 40 10,0 8,0 41
168,3 219 5,6 4,0 38 7,1 4,5 39 8,8 5,6 42 10,0 7,1 46
139,7 216 - - - 7,1 4,0 - - - - 10,0 6,3 -
114,3 210 - - - 7,1 3,6 - - - - 10,0 6,3 -
350 355,6 355,6 279 279 5,6 5,6 28 44 8,0 8,0 32 60 10,0 10,0 35 76 12,5 12,5 37 97
323,9 270 5,6 5,6 30 8,0 7,1 33 10,0 8,8 35 12,5 10,0 40
273,0 257 5,6 5,0 32 8,0 6,3 34 10,0 8,8 39 12,5 10,0 40
219,1 248 5,6 4,5 35 39 8,0 6,3 39 54 10,0 7,1 40 65 12,5 8,0 41 83
168,3 238 5,6 4,0 39 8,0 4,5 40 10,0 5,6 43 12,5 7,1 47
400 406,4 406,4 305 305 6,3 6,3 28 61 8,8 8,8 32 82 10,0 10,0 34 93 12,5 12,5 36 118
355,6 305 6,3 5,6 29 8,8 8,0 33 10,0 10,0 37 12,5 12,5 39
323,9 295 6,3 5,6 31 8,8 7,1 33 10,0 8,8 36 12,5 10,0 37
273,0 283 6,3 5,0 33 8,8 6,3 35 10,0 8,8 41 12,5 10,0 42
219,1 273 6,3 4,5 36 55 8,8 6,3 40 74 10,0 7,1 42 12,5 8,0 43 106
168,3 264 6,3 4,0 40 8,8 4,5 42 10,0 5,6 45 12,5 7,1 49
450 457,0 457,0 343 343 6,3 6,3 27 77 10,0 10,0 32 135 11,0 11,0 33 164 12,5 12,5 35 190
406,4 330 6,3 6,3 30 10,0 8,8 33 11,0 10,0 34 12,5 12,5 38
355,6 330 6,3 5,6 30 10,0 8,0 33 11,0 10,0 37 154 12,5 12,5 41 164
323,9 321 6,3 5,6 32 10,0 7,1 34 11,0 8,8 37 140 12,5 10,0 39 154
273,0 308 6,3 5,0 34 10,0 6,3 36 11,0 8,8 42 12,5 10,0 43
219,1 298 6,3 4,5 37 10,0 6,3 42 11,0 7,1 43 12,5 8,0 45
500 508,0 508,0 381 381 6,3 6,3 26 104 10,0 10,0 31 165 11,0 11,0 32 185 12,5 12,5 34 245
457,0 368 6,3 6,3 28 10,0 10,0 34 11,0 11,0 35 12,5 12,5 36 215
406,4 356 6,3 6,3 31 10,0 8,8 34 11,0 10,0 36 12,5 12,5 40
323,9 346 6,3 5,6 33 10,0 7,1 35 11,0 8,8 39 12,5 10,0 40
273,0 333 6,3 5,0 35 10,0 6,3 38 11,0 8,8 43 12,5 10,0 45
550 559,0 559,0 419 419 6,3 6,3 - - 10,0 10,0 - 200 - - - - 12,5 12,5 - 270
508,0 406 6,3 6,3 - 10,0 10,0 - - - - 12,5 12,5 -
406,4 381 6,3 6,3 - 10,0 8,8 - 185 - - - 12,5 12,5 - 240
323,9 371 6,3 5,6 - 10,0 7,1 - 170 - - - 12,5 10,0 -
273,0 359 6,3 5,0 - 10,0 6,3 - - - - 12,5 10,0 -

a  Szczegóły obliczeniowe współczynnika X - patrz Załączniki A, B w EN 10253-2.



KSZTAŁTKI EN 10253-2 | TYP A | TRÓJNIKI | strona 4

DN 600-DN 850 / Szeregi 1-4



DN D D1 Wymiary w mm Grubości ścianek T, T1 wg szeregów, współczynnik ciśnienia X w %, przybliżona masa w kg
F G 1 2 3 4
T T1 X % kg T T1 X % kg T T1 X % kg T T1 X % kg
600 610,0 610,0 432 432 6,3 6,3 25 138 10,0 10,0 30 240 12,5 12,5 32 350 17,5 17,5 36 570
508,0 432 6,3 6,3 28 10,0 10,0 33 12,5 11,0 33 17,5 12,5 39 390
406,4 406 6,3 6,3 33 10,0 8,8 36 230 12,5 10,0 37 320 17,5 12,5 39 310
323,9 397 6,3 5,6 36 10,0 7,1 36 220 12,5 8,8 40 300 17,5 10,0 42
273,0 384 6,3 5,0 38 10,0 6,3 40 12,5 8,8 45 17,5 10,0 46
650 660,0 660,0 495 495 - - - - 10,0 10,0 - 290 12,5 12,5 - 360 17,5 17,5 - -
508,0 457 - - - 10,0 10,0 - 260 12,5 11,0 - 330 17,5 12,5 -
406,4 432 - - - 10,0 8,8 - 245 12,5 10,0 - 310 17,5 12,5 -
355,6 432 - - - 10,0 8,0 - 12,5 10,0 - 17,5 12,5 -
323,9 422 - - - 10,0 7,1 - 12,5 8,8 - 17,5 10,0 -
700 711,0 711,0 521 521 7,1 7,1 24 - 10,0 10,0 28 340 12,5 12,5 30 420 25,0 25,0 38 -
610,0 508 7,1 6,3 25 10,0 10,0 30 320 12,5 12,5 33 400 25,0 17,5 43
508,0 483 7,1 6,3 28 10,0 10,0 34 300 12,5 11,0 35 380 25,0 12,5 50
406,4 457 7,1 6,3 33 10,0 8,8 37 285 12,5 10,0 39 360 25,0 12,5 47
323,9 448 7,1 5,6 36 10,0 7,1 39 12,5 8,8 42 25,0 10,0 50
750 762,0 762,0 559 559 - - - - 10,0 10,0 - 390 12,5 12,5 - 480 25,0 25,0 - -
610,0 533 - - - 10,0 10,0 - 360 12,5 12,5 - 460 25,0 17,5 -
508,0 508 - - - 10,0 10,0 - 340 12,5 11,0 - 430 25,0 12,5 -
406,4 483 - - - 10,0 8,8 - 320 12,5 10,0 - 415 25,0 12,5 -
800 813,0 813,0 602 602 8,0 8,0 24 - 10,0 10,0 26 450 12,5 12,5 29 550 25,0 25,0 37 -
711,0 572 8,0 7,1 25 10,0 10,0 29 430 12,5 12,5 32 25,0 25,0 40
610,0 559 8,0 6,3 26 10,0 10,0 32 410 12,5 12,5 34 510 25,0 17,5 39
508,0 533 8,0 6,3 29 10,0 10,0 36 12,5 11,0 36 490 25,0 12,5 46
406,4 508 8,0 6,3 34 10,0 8,8 39 380 12,5 10,0 40 460 25,0 12,5 43
850 864,0 864,0 635 635 - - - - 10,0 10,0 - 520 12,5 12,5 - 650 25,0 25,0 - -
711,0 597 - - - 10,0 10,0 - 480 12,5 12,5 - 600 25,0 25,0 -
610,0 584 - - - 10,0 10,0 - 460 12,5 12,5 - 575 25,0 17,5 -
508,0 559 - - - 10,0 10,0 - 430 12,5 11,0 - 545 25,0 12,5 -
406,4 533 - - - 10,0 8,8 - 410 12,5 10,0 - 520 25,0 12,5 -

a  Szczegóły obliczeniowe współczynnika X - patrz Załączniki A, B w EN 10253-2.



KSZTAŁTKI EN 10253-2 | TYP A | TRÓJNIKI | strona 5

DN 900-DN 1200 / Szeregi 1-4



DN D D1 Wymiary w mm Grubości ścianek T, T1 wg szeregów, współczynnik ciśnienia X w %, przybliżona masa w kg
F G 1 2 3 4
T T1 X % kg T T1 X % kg T T1 X % kg T T1 X % kg
900 914,0 914,0 673 673 10,0 10,0 25 585 12,5 12,5 27 730 20,0 20,0 33 - 25,0 25,0 35 -
813,0 648 10,0 8,0 27 541 12,5 10,0 29 700 20,0 12,5 39 25,0 25,0 38
711,0 622 10,0 7,1 27 500 12,5 10,0 29 670 20,0 12,5 38 25,0 25,0 42
610,0 610 10,0 6,3 28 490 12,5 10,0 32 640 20,0 12,5 36 25,0 17,5 38
508,0 584 10,0 6,3 30 475 12,5 10,0 36 610 20,0 11,0 37 25,0 12,5 43
406,4 559 10,0 6,3 36 12,5 8,8 40 590 20,0 10,0 42 25,0 12,5 45
1000 1016,0 1016,0 749 749 10,0 10,0 24 690 12,5 12,5 26 895 20,0 20,0 30 - 25,0 25,0 34 -
914,0 737 10,0 10,0 26 - 12,5 12,5 28 - 20,0 20,0 34 25,0 25,0 36
813,0 711 10,0 8,0 25 12,5 10,0 27 20,0 12,5 37 25,0 25,0 40
711,0 673 10,0 7,1 26 12,5 10,0 30 20,0 12,5 33 25,0 25,0 44
610,0 660 10,0 6,3 27 12,5 10,0 33 20,0 12,5 34 25,0 17,5 39
1050 1067,0 1067,0 762 711 10,0 10,0 - 795 12,5 12,5 - 1045 20,0 20,0 - - 25,0 25,0 - -
914,0 711 10,0 10,0 - - 12,5 12,5 - - 20,0 20,0 - 25,0 25,0 -
813,0 711 10,0 8,0 - 12,5 10,0 - 20,0 12,5 - 25,0 25,0 -
711,0 698 10,0 7,1 - 12,5 10,0 - 20,0 12,5 - 25,0 25,0 -
610,0 660 10,0 6,3 - 12,5 10,0 - 20,0 12,5 - 25,0 17,5 -
1100 1118,0 1118,0 813 762 10,0 10,0 - 900 12,5 12,5 - 1195 20,0 20,0 - - 25,0 25,0 - -
914,0 724 10,0 10,0 - - 12,5 12,5 - - 20,0 20,0 - 25,0 25,0 -
813,0 711 10,0 8,0 - 12,5 10,0 - 20,0 12,5 - 25,0 25,0 -
711,0 698 10,0 7,1 - 12,5 10,0 - 20,0 12,5 - 25,0 25,0 -
610,0 698 10,0 6,3 - 12,5 10,0 - 20,0 12,5 - 25,0 17,5 -
1150 1168,0 1168,0 851 800 10,0 10,0 - 1010 12,5 12,5 - 1345 20,0 20,0 - - 25,0 25,0 - -
1200 1219,0 1219,0 889 838 10,0 10,0 23 1113 12,5 12,5 25 1500 20,0 20,0 30 - 25,0 25,0 33 -
1016,0 813 10,0 10,0 26 - 12,5 12,5 29 - 20,0 20,0 34 25,0 25,0 37
914,0 787 10,0 10,0 28 12,5 12,5 31 20,0 20,0 37 25,0 25,0 40
813,0 787 10,0 8,0 27 12,5 10,0 29 20,0 12,5 33 25,0 25,0 43
711,0 762 10,0 7,1 28 12,5 10,0 32 20,0 12,5 34 25,0 25,0 47

a  Szczegóły obliczeniowe współczynnika X - patrz Załączniki A, B w EN 10253-2.



KSZTAŁTKI EN 10253-2 | TYP A | TRÓJNIKI | strona 6

DN 15-DN 80 / Szeregi 5-8



DN D D1 Wymiary w mm Grubości ścianek T, T1 wg szeregów, współczynnik ciśnienia X w %, przybliżona masa w kg
F G 5 6 7 8
T T1 X % kg T T1 X % kg T T1 X % kg T T1 X % kg
15 21,3 21,3 25 25 4,0 4,0 51 0,18 - - - - 5,0 5,0 53 0,22 7,1 7,1 57 0,27
20 26,9 26,9 29 29 4,0 4,0 50 0,25 4,5 4,5 51 0,09 5,6 5,6 54 0,33 8,0 8,0 58 0,39
21,3 4,0 4,0 57 - - - - 5,6 5,0 57 8,0 7,1 61
25 33,7 33,7 38 38 4,5 4,5 47 0,50 5,6 5,6 50 0,55 6,3 6,3 52 0,61 8,8 8,8 56 0,78
26,9 4,5 4,0 49 5,6 4,5 49 6,3 5,6 54 8,8 8,0 59
21,3 4,5 4,0 55 - - - - 6,3 5,0 56 8,8 7,1 61
32 42,4 42,4 48 48 5,0 5,0 46 0,77 6,3 6,3 49 0,93 8,0 8,0 52 1,20 10,0 10,0 54 1,35
33,7 5,0 4,5 48 6,3 5,6 51 8,0 6,3 51 10,0 8,8 56
26,9 5,0 4,0 50 6,3 4,5 50 8,0 5,6 52 10,0 8,0 59
21,3 5,0 4,0 54 - - - - 8,0 5,0 55 10,0 7,1 61
40 48,3 48,3 57 57 5,0 5,0 43 1,10 6,3 6,3 46 1,30 8,0 8,0 49 1,60 10,0 10,0 52 1,90
42,4 5,0 5,0 46 6,3 6,3 49 8,0 8,0 52 10,0 10,0 55
33,7 5,0 4,5 48 6,3 5,6 51 8,0 6,3 50 10,0 8,8 57
26,9 5,0 4,0 49 6,3 4,5 49 8,0 5,6 52 10,0 8,0 59
21,3 5,0 4,0 53 - - - 8,0 5,0 54 10,0 7,1 60
50 60,3 60,3 64 64 5,6 5,6 44 1,65 7,1 7,1 47 1,90 8,8 8,8 50 2,45 11,0 11,0 53 2,95
48,3 60 5,6 5,0 48 7,1 6,3 51 8,8 8,0 55 11,0 10,0 58
42,4 57 5,6 5,0 53 7,1 6,3 56 8,8 8,0 60 11,0 10,0 64
33,7 51 5,6 4,5 59 7,1 5,6 62 8,8 6,3 62 11,0 8,8 69
26,9 44 5,6 4,0 66 7,1 4,5 70 8,8 5,6 70 11,0 8,0 78
65 76,1 76,1 76 76 7,1 7,1 46 3,15 8,0 8,0 47 3,65 10,0 10,0 50 4,25 14,2 14,2 55 5,65
60,3 70 7,1 5,6 47 8,0 7,1 52 10,0 8,8 55 14,2 11,0 57
48,3 67 7,1 5,0 51 8,0 6,3 55 10,0 8,0 59 14,2 10,0 60
42,4 64 7,1 5,0 55 8,0 6,3 60 10,0 8,0 64 14,2 10,0 66
33,7 57 7,1 4,5 62 8,0 5,6 67 10,0 6,3 67 14,2 8,8 73
80 88,9 88,9 86 86 8,0 8,0 46 4,60 8,8 8,8 47 5,00 11,0 11,0 50 6,10 16,0 16,0 55 8,30
76,1 83 8,0 7,1 47 8,8 8,0 49 11,0 10,0 52 16,0 14,2 56
60,3 76 8,0 5,6 49 8,8 7,1 54 11,0 8,8 57 16,0 11,0 58
48,3 73 8,0 5,0 53 8,8 6,3 58 11,0 8,0 62 16,0 10,0 63
42,4 70 8,0 5,0 58 8,8 6,3 63 11,0 8,0 67 16,0 10,0 68

a  Szczegóły obliczeniowe współczynnika X - patrz Załączniki A, B w EN 10253-2.



KSZTAŁTKI EN 10253-2 | TYP A | TRÓJNIKI | strona 7

DN 100-DN 300 / Szeregi 5-8



DN D D1 Wymiary w mm Grubości ścianek T, T1 wg szeregów, współczynnik ciśnienia X w %, przybliżona masa w kg
F G 5 6 7 8
T T1 X % kg T T1 X % kg T T1 X % kg T T1 X % kg
100 114,3 114,3 105 105 8,8 8,8 45 7,70 11,0 11,0 48 9,45 14,2 14,2 51 12,00 17,5 17,5 54 14,10
88,9 98 8,8 8,0 50 11,0 8,8 50 14,2 11,0 52 17,5 16,0 60
76,1 95 8,8 7,1 52 11,0 8,0 52 14,2 10,0 55 17,5 14,2 62
60,3 89 8,8 5,6 54 11,0 7,1 57 14,2 8,8 60 17,5 11,0 63
48,3 86 8,8 5,0 58 11,0 6,3 61 14,2 8,0 65 17,5 10,0 69
125 139,7 139,7 124 124 10,0 10,0 44 12,00 12,5 12,5 47 14,50 16,0 16,0 51 18,50 20,0 20,0 53 25,00
114,3 117 10,0 8,8 47 12,5 11,0 50 16,0 14,2 54 20,0 17,5 57
88,9 111 10,0 8,0 52 12,5 8,8 52 16,0 11,0 55 20,0 16,0 63
76,1 108 10,0 7,1 54 12,5 8,0 55 16,0 10,0 58 20,0 14,2 65
60,3 105 10,0 5,6 56 12,5 7,1 60 16,0 8,8 63 20,0 11,0 66
150 168,3 168,3 143 143 11,0 11,0 44 19,00 14,2 14,2 47 24,50 17,5 17,5 50 29,50 22,2 22,2 52 36,00
139,7 137 11,0 10,0 47 14,2 12,5 50 17,5 16,0 54 22,2 20,0 56
114,3 130 11,0 8,8 50 14,2 11,0 53 17,5 14,2 57 22,2 17,5 60
88,9 124 11,0 8,0 55 14,2 8,8 56 17,5 11,0 59 22,2 16,0 66
76,1 121 11,0 7,1 57 14,2 8,0 59 17,5 10,0 62 22,2 14,2 68
200 219,1 219,1 178 178 12,5 12,5 43 35,50 16,0 16,0 46 43,00 17,5 17,5 47 49,00 22,2 22,2 49 60,5
168,3 168 12,5 11,0 47 16,0 14,2 51 17,5 17,5 57 22,2 22,2 59
139,7 162 12,5 10,0 51 16,0 12,5 54 17,5 16,0 60 22,2 20,0 63
114,3 156 12,5 8,8 54 16,0 11,0 57 17,5 14,2 63 22,2 17,5 66
88,9 152 12,5 8,0 - - - - - - - - - - - - -
250 273,0 273,0 216 216 12,5 12,5 41 51,0 16,0 16,0 44 65,0 22,2 22,2 47 92,0 30,0 30,0 48 115
219,1 203 12,5 12,5 47 16,0 16,0 51 22,2 17,5 50 30,0 22,2 55
168,3 194 12,5 11,0 52 16,0 14,2 56 22,2 17,5 57 30,0 22,2 59
139,7 191 12,5 10,0 54 16,0 12,5 58 22,2 16,0 61 30,0 20,0 63
114,3 184 12,5 8,8 58 16,0 11,0 61 22,2 14,2 64 30,0 17,5 67
300 323,9 323,9 254 254 12,5 12,5 39 73,0 17,5 17,5 43 107 25,0 25,0 46 140 32,0 32,0 47 174
273,0 241 12,5 12,5 44 17,5 16,0 46 25,0 22,2 49 32,0 30,0 53
219,1 229 12,5 12,5 50 17,5 16,0 53 25,0 17,5 51 32,0 22,2 53
168,3 219 12,5 11,0 55 17,5 14,2 58 25,0 17,5 59 32,0 22,2 62
139,7 216 12,5 10,0 - - - - - - - - - - - - -
114,3 210 12,5 8,8 - - - - - - - - - - - - -

a  Szczegóły obliczeniowe współczynnika X - patrz Załączniki A, B w EN 10253-2.



KSZTAŁTKI EN 10253-2 | TYP A | TRÓJNIKI | strona 8

DN 350-DN 600 / Szeregi 5-8



DN D D1 Wymiary w mm Grubości ścianek T, T1 wg szeregów, współczynnik ciśnienia X w %, przybliżona masa w kg
F G 5 6 7 8
T T1 X % kg T T1 X % kg T T1 X % kg T T1 X % kg
350 355,6 355,6 279 279 16,0 16,0 41 122 20,0 20,0 43 148 28,0 28,0 47 200 36,0 36,0 47 250
323,9 270 16,0 12,5 44 20,0 17,5 45 28,0 25,0 48 36,0 32,0 51
273,0 257 16,0 12,5 42 20,0 16,0 46 140 28,0 22,2 50 187 36,0 30,0 53 235
219,1 248 16,0 12,5 49 108 20,0 16,0 53 130 28,0 17,5 52 155 36,0 22,2 54 201
168,3 238 16,0 11,0 54 - - - - 28,0 17,5 60 36,0 22,2 63
400 406,4 406,4 305 305 17,5 17,5 41 182 22,2 22,2 43 195 30,0 30,0 44 280 40,0 40,0 45 345
355,6 305 17,5 16,0 42 22,2 20,0 44 30,0 28,0 49 40,0 36,0 50
323,9 295 17,5 12,5 44 172 22,2 17,5 45 181 30,0 25,0 49 40,0 32,0 51
273,0 283 17,5 12,5 44 22,2 16,0 47 163 30,0 22,2 52 229 40,0 30,0 55 282
219,1 273 17,5 12,5 50 162 22,2 16,0 54 30,0 17,5 54 204 40,0 22,2 57 275
168,3 264 17,5 11,0 55 22,2 14,2 59 30,0 17,5 62 40,0 22,2 65
450 457,0 457,0 343 343 17,5 17,5 39 256 22,2 22,2 42 298 32,0 32,0 44 420 45,0 45,0 45 590
406,4 330 17,5 17,5 43 22,2 22,2 46 32,0 30,0 47 45,0 40,0 49 550
355,6 330 17,5 16,0 44 212 22,2 20,0 47 32,0 28,0 50 45,0 36,0 52 520
323,9 321 17,5 12,5 41 22,2 17,5 46 226 32,0 25,0 51 340 45,0 32,0 52 500
273,0 308 17,5 12,5 46 187 22,2 16,0 49 32,0 22,2 53 45,0 30,0 57 475
219,1 298 17,5 12,5 52 22,2 16,0 56 32,0 17,5 56 45,0 22,2 59 455
500 508,0 508,0 381 381 17,5 17,5 38 333 25,0 25,0 42 425 36,0 36,0 44 527 50,0 50,0 45 790
457,0 368 17,5 17,5 41 25,0 22,2 43 350 36,0 32,0 47 50,0 45,0 49 770
406,4 356 17,5 17,5 44 25,0 22,2 46 36,0 30,0 48 428 50,0 40,0 50 750
323,9 346 17,5 12,5 42 250 25,0 17,5 47 310 36,0 25,0 52 50,0 32,0 54 700
273,0 333 17,5 12,5 48 25,0 16,0 50 36,0 22,2 55 50,0 30,0 58 680
600 610,0 610,0 432 432 25,0 25,0 39 650,0 30,0 30,0 40 730,0 45,0 45,0 41 1100 60,0 60,0 42 1300
508,0 432 25,0 17,5 45 550,0 30,0 25,0 43 600 45,0 36,0 48 1060 60,0 50,0 49
406,4 406 25,0 17,5 44 30,0 22,2 47 490 45,0 30,0 50 1000 60,0 40,0 53 1200
323,9 397 25,0 12,5 47 430,0 30,0 17,5 49 450 45,0 25,0 54 60,0 32,0 57
273,0 384 25,0 12,5 50 30,0 16,0 53 45,0 22,2 57 950 60,0 30,0 61 1050

a  Szczegóły obliczeniowe współczynnika X - patrz Załączniki A, B w EN 10253-2.

Do pobrania

PDF icon TYP A | Trójniki

Ask for a product

TYP A | Trójniki równoprzelotowe i redukcyjne

Newsletter

Geldbach Polska Sp. z o.o.


Geldbach Polska Sp. z o.o.
tel.: +48 32 762 46 05
fax.: +48 32 762 45 54
41-400 Mysłowice ul. Mikołowska 31B KRS 0000235883 | NIP 2220791536 Zarejestrowana w Sądzie Rejonowym w Katowicach Wydział Gospodarczy Krajowego Rejestru Sądowego Wysokość kapitału zakładowego: 8 850 000 zł Wysokość kapitału wpłaconego: 8 850 000 zł
